El muntatge manual de cadena de palanca resistent és un muntatge manual que és fàcil d’utilitzar i de fàcil transport. És fort i portable i té un alt rendiment de seguretat. És adequat per a usos en fàbriques, mines, llocs de construcció, molls, molls, magatzems, etc. La instal·lació de màquines i aixecament de càrrega, especialment per a operacions obertes i sense energia, demostra la seva superioritat.

El palanquet té els models HCB05, HCB10, HCB15, HCB20, HCB30, HCB50, HCB100, HCB200 per a diferents capacitats de 500 kg, 1 tona, 2 tona, 3 tona, 5 tona, 10 tona, 20 tona.

Característiques:

Disseny compacte: tota la construcció d'acer, maneta lleugera
La capacitat d’elevació de 2.200 lliures és més que suficient per a la majoria d’aplicacions industrials
El muntacàrrecs a mà utilitza engranatges per compartir càrregues, cosa que facilita l’elevació de càrregues pesades
Ganxos forjats amb gota dissenyats per doblegar-se lentament per advertir de sobrecàrregues.
Construït per complir les normes de seguretat del CE

i-Ascensor núm.		2110601	2110602	2110603	2110604	2110605	2110606	2110607	2110608
Model		HCB05	HCB10	HCB15	HCB20	HCB30	HCB50	HCB100	HCB200
Capacitat nominal	Kg (lb)	500(1100)	1000(2200)	1500(3300)	2000(4400)	3000(6600)	5000(11000)	10000(22000)	20000(44000)
Alçada normal d’elevació	mm (in.)	2500/3000(100/120)				3000/5000(120/200)
Càrrega de prova	KN	6.3	12.5	18.8	25	37.5	62.5	125	250
Esforç de capacitat nominal	N	160	310	360	320	360	400	430	430
Nombre de caigudes de cadena de càrrega		1	1	1	2	2	2	4	8

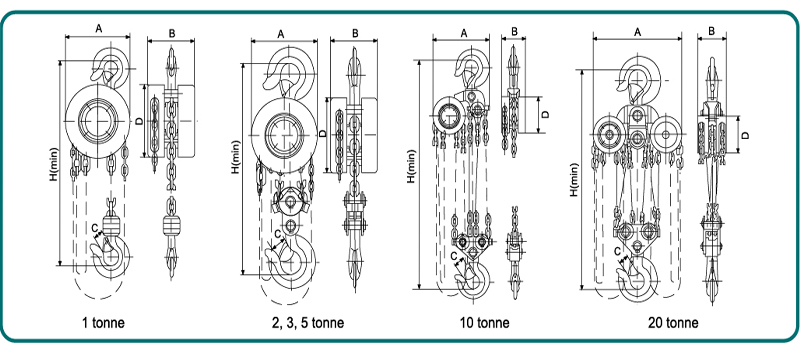

Min.Distància entre els enganxadors H	mm (in.)	280(11)	300(12)	360(14.2)	380(15)	470(18.5)	600(23.6)	730(28.7)	1000(40)
Dia. De cadena de càrrega	mm (in.)	Ø6 * 18	Ø6 * 18	Ø8 * 24	Ø6 * 18	Ø8 * 24	Ø10 * 30	Ø10 * 30	Ø10 * 30
Dia. De cadena de càrrega	mm (in.)	(0.2*0.7)	(0.2*0.7)	(0.3*0.9)	(0.2*0.7)	(0.3*0.9)	(0.4*1.2)	(0.4*1.2)	(0.4*1.2)
Dimensions	Un mm (in.)	142(5.6)	142(5.6)	178(6.8)	142(5.6)	178(6.8)	210(8.3)	358(14.1)	580(22.8)
	B mm (in.)	130(5.1)	122(4.8)	139(5.6)	122(4.8)	139(5.6)	162(6.4)	162(6.4)	189(7.4)
	C mm (in.)	24(0.9)	28(1.1)	32(1.2)	34(1.3)	38(1.5)	48(1.9)	62(2.4)	82(3.2)
	D mm (in.)	142(5.6)	142(5.6)	178(6.8)	142(5.6)	178(6.8)	210(8.3)	358(14.1)	580(22.8)

Procediment de funcionament:

1. Està totalment prohibit utilitzar la sobrecàrrega de tracció del cable.

2. Està totalment prohibit operar amb altres poders diferents de la mà d’obra.

3.Anteriorment, assegureu-vos que les peces estiguin intactes, que les parts de transmissió i la cadena elevadora estiguin ben greixades i que la condició de ralentí sigui normal.

4. Comproveu si els ganxos superiors i inferiors estan penjats abans d'aixecar-los, i la cadena d'elevació s'ha de penjar verticalment. No hi ha d’haver enllaços retorçats i no s’ha de capgirar el marc del ganxo inferior de la cadena de doble fila.

5.L’operador hauria de situar-se en el mateix pla que la roda del braçalet per balancejar el braçalet, de manera que la roda del braçalet gira en el sentit de les agulles del rellotge, per tal de pujar el pes; quan es reverteix la polsera, es pot baixar lentament el pes.

6. Quan s’aixequi objectes pesats, està estrictament prohibit al personal fer cap treball o caminar sota objectes pesats per evitar accidents majors.

7.Durant el procés d'aixecament, no importa si el pes puja o baixa, quan es tira el braçalet, la força ha de ser uniforme i suau. No utilitzeu força excessiva per evitar els salts del braçalet o l’anell.

8. Si l’operador troba que la força d’atracció és superior a la força de tracció normal, hauria de deixar d’utilitzar-la immediatament. Preveu danys a l’estructura interna per evitar accidents.

9. Després que l’objecte pesat hagi aterrat de manera segura i segura, traieu el ganxo de la cadena.

10. Després d’utilitzar-lo, manejar-lo suaument, poseu-lo en un lloc sec i ventilat i apliqueu l’oli lubricant.
