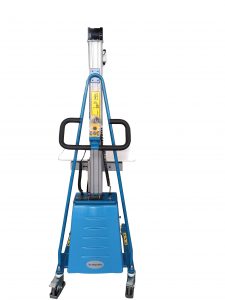

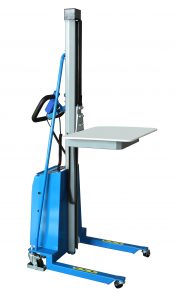

E150R Posicionadors de treball

Les característiques del posicionador de treball

  • Tots aquests accessoris estàndard opcionals estan disponibles en diverses versions especials.
  • El tipus E també està disponible en una versió d'acer inoxidable AISI 304 per al seu ús en zones esterilitzades o sectors alimentaris.
  • Potent motor, bateria 12Ah i 20Ah. Una gamma d'elevadors lleugers i altament maniobrables, dissenyats per reduir la tensió de qualsevol treball d'aixecament a nivell del terra fins a l'alçada de les espatlles.
  • Ideal per utilitzar en passadissos estrets i espais reduïts. Perfecte per a totes les aplicacions, des de la farmacèutica fins a la restauració, des de la línia d'embalatge fins al processament d'aliments, des del magatzem fins a l'oficina, cuines, laboratoris, punts de venda i altres.

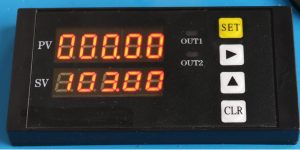

  • El sistema de pesatge també és opcional.
  • El sistema electrònic automàtic de protecció contra sobrecàrregues de la sèrie E garanteix la seguretat. Bateries estanques i sense manteniment, carregador automàtic.

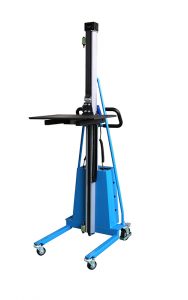

El carretó apilador elèctric té els models E100R, E150R, E180N, E250N, E300N, i els posicionadors de treball també tenen balances de pes com el model E100W, E150W, E180W, E250W, E300W.



Espectacle de vídeo:

EspecificacióUn altre fitxer adjuntGuia de funcionament
ascensor núm.1551507155150815515091551510155150515515061551511
ModelM100RM200RE100RE150RE180NE250NE300N
TipusManualElèctric
Capacitatkg (lb.)100(220)200(440)100(220)150(330)180(396)250(550)300(660)
Alçada màxima de la forquilla mm (in.)1500(60)1700(67)1500(60)1500/1800(60/70)
Min.ForkHeight mm (in.)130(5.1)
Mida de la plataforma mm (in.)470 x 600 (18,5 x 23,6)480 x 610 (18,9 x 24)470 x 600 (18,5 x 23,6)
Mida total mm (in.)840x600x1830

(33,1 x 23,6 x 72)

870x600x1920

(34,3x23,6x75,5)

870x600x1990

(34,3x23,6x78,3)

870x600x1790

(34,3x23,6x70,5)

870 x 740 x 1920 (2220)

(33,5x29,1x75,5(86,6))

Pila mm (in.)24V / 12Ah24V20Ah
Pes netkg (lb.)50(110)60(132)66(145.2)63(138.6)85(187)90(198)105(231)



Dispositius adjunts de canvis ràpids disponibles: La plataforma es pot canviar per unitat de transferència de boles, plataforma de corrons, bloc o cargol en V, Forquilla amb ganxo i fins i tot Clamp.

Com a fabricant de posicionadors de treball, i-Lift també proporciona apiladors elèctrics, posicionador de treballs posicionador de treball posicionador de treball manual de plataformes posicionador de treballs, apiladors hidràulics manuals, apiladors lleugers, apiladors elevadors elèctrics, etc.



Guia de funcionament del posicionador de treball elèctric

1) Ascensor: operació de transició, càrrega i descàrrega.

1.1 Bloquejar els camions abans de la càrrega i descàrrega de mercaderies a qualsevol altura.

1.2 Tenir cura de la uniformitat de la càrrega quan es carrega i descarrega; No s’aprecia la càrrega desviada.

1.3 Menció per no perdre l’equilibri a través d’una descàrrega unilateral per no produir esdeveniments perillosos.

1.4 Quan calgui moure l’elevador amb descàrrega sense acabar, tingueu cura de la uniformitat dels déus que encara faltava per descarregar.

1.5 Baixeu la plataforma del posicionador de treball elèctric a la posició més baixa quan es mogui l'elevador carregat, de manera que es garanteixi la seguretat.

2) Ascensor: funcionament de pujada i baixada

2.1 Tingueu cura d’aturar-se en un lloc correcte i assegureu l’espai d’operació necessari quan l’ascensor sigui per apilar o desenganxar mercaderies per una mica d’altura.

2.2 Bloqueu les rodes i engegueu-lo.

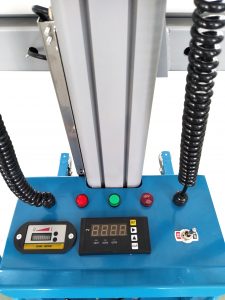

2.3Prem el botó UP al tauler, la plataforma s’enfila suaument fins a l’altura necessària i, a continuació, deixeu anar el botó, la plataforma es manté immòbil i no s’elevarà. El quadre de comandament mòbil a mà és convenient per a l'operador per observar i operar en diferents posicions.

2.4 Seguiu rigorosament les regulacions per fer funcionar l'elevador quan les mercaderies puguin fins a l'alçada necessària per descarregar o amuntegar.

2.5 Seguiu rigorosament les regulacions per fer funcionar l'elevador en retirar les mercaderies de la raqueta.

2.6 Quan finalitzeu la descàrrega a una certa alçada, premeu el botó SOWN perquè la plataforma baixi suaument; i el botó DOWN es pot alliberar a qualsevol alçada necessària mentre que la plataforma deixi de baixar per l'ascensor per realitzar un nou treball al mateix punt però diferent alçada.

2.7 L’elevador està dissenyat per tenir la funció de protecció contra sobrecàrregues. Sempre que la càrrega superi el 25% de la capacitat nominal, la plataforma no hagi de ser elevada, l'ascensor no podrà ser capaç de realitzar els treballs de pujada, baixada i transició de vehicles.

2.8 L'elevador de posició elèctric de treball està dissenyat per tenir la funció de protecció de baixa potència. Si la potència de la cèl·lula no és suficient per a les tasques durant la pujada i la baixada carregada, el timbre emet una alarma de 50 segons de forma contínua i després apaga automàticament el circuit d’alimentació amb la indicació que s’encén (l’operador baixarà la plataforma a la posició més baixa durant aquest període); l'ascensor està protegit i l'operació de pujada o baixada no és vàlida, encara que encara estigui connectada.

3) Cèl·lula

3.1 S’ha seleccionat una cel·la d’emmagatzematge de plom àcid tancat sense manteniment d’alta rendiment per alimentar l’ascensor. Es caracteritza per una baixa capacitat de descàrrega, seguretat, fàcil muntatge i canvi = sobre, i es pot utilitzar sota el rang de temperatura ambient de -15ºC ~ 50ºC.

3.2 La vida laboral de la cèl·lula depèn molt de l’ús adequat. La vida útil de la cèl·lula s’escurçarà molt quan s’utilitza repetidament en condicions de baixa tensió i, fins i tot, es cremarà l’element de control. Tenint en compte això, l'elevador està dissenyat amb la funció de protecció de baixa tensió en la part de control elèctric. Durant l'ascensor funciona sota baixa tensió per pujar o baixar, el sonor sonarà durant 50 segons contínuament i després tallarà l'alimentació. L'operador carregarà la cel·la a temps.

4) Carregador

4.1 El carregador d'alt rendiment es proporciona juntament amb l'elevador, de manera que la cèl·lula es pugui mantenir en qualsevol terminal útil. Assegureu-vos que la tensió de xarxa d’alimentació local sigui la que necessiti la tensió d’entrada del carregador.

4.2 Quan la càrrega es desconnecti, connecteu el pin de la font del carregador i la presa del terminal d’alimentació, l’indicador vermell de la font d’energia del carregador s’il·lumina, mentre que l’indicador verd de l’estat de la càrrega està encès, cosa que significa que la cel·la queda l’estat de la càrrega. ; i quan l'indicador verd s'ha esvaït, això vol dir que la cel·la està plena. Generalment, el període de càrrega dura de 10 a 12 hores.

4.3 Si la cèl·lula carregada mostra un estat de baixa tensió durant el treball pesat, és probable que la cel·la estigui danyada o el carregador tingui problemes. Advertència Utilitzeu només en sòls llisos i llisos. No sobrecarregueu, assegureu-vos la uniformitat de càrrega. Presteu especial atenció quan estigui molt carregat. El timbre sona per alarmar la cèl·lula baixa, carregar-se a temps o la cèl·lula estarà danyada. Assegureu-vos que la tensió d'entrada del carregador compleixi la tensió de xarxa d'alimentació local.

Aquesta sèrie d'elevadors elèctrics són fàcils de manejar, segurs i fiables, automàtics i estalviats en mà d'objectes de potència de cèl·lules petites, altament eficients i sense manteniment, conducció fiable de cadena motoritzada petita, control de panell d'alt rendiment; Els polsadors mòbils elèctrics controlen els moviments de la plataforma o d'un altre accessori cap amunt o cap avall. Aquesta sèrie de Work Positioner s’utilitza principalment per a la transició de mercaderies, l’elevació o l’apilament, o per enlairar i transitar mercaderies a una certa alçada sobre un sòl llis i suau. Les característiques d’aparença molt maca, el pal d’aliatge d’alumini d’alta intensitat, el control elèctric còmode i mòbil, l’estalvi automàtic i de mà d’obra fan que s’utilitzin àmpliament els ascensors. Especialment, la configuració de diversos accessoris i la plataforma de grau de prestació fan que els ascensors s’apliquin especialment en la transició de peces de treball amb forma de columna petita, com ara a les fàbriques d’impressió de materials d’embalatge, supermercats, hotels i etc.
